大雪天气在设计光伏支架时需要注意事项

时间:2019-02-11   作者:三维光伏支架 点击: 289次
  一场寒潮席卷了半个中国,各地纷纷发布暴雪降温预警,提醒人们做好防寒工作。人到了下雪天要注意保养身体,光伏电站也是一样。

  由于大雪造成的光伏电站坍塌事故在业内屡屡发生,其中很大原因是这些电站的支架设计缺失及使用了劣质材料所致。

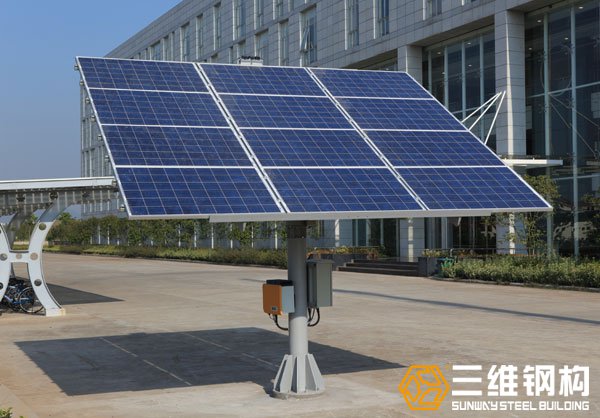

  光伏支架
  事实上,光伏支架不仅承载着光伏组件,还与桩基相连,作为光伏电站发电主体的承载者,支架的重要性不言而喻。它就如同人体的骨骼,只有骨骼健康才能保证光伏电站长久的稳定运行。支架的选择直接影响着光伏组件的运行安全、破损率及建设投资,选择合适的光伏支架不但能降低工程造价,也会减少后期养护成本。

  那么,大雪天气,在设计支架时,有哪些需要注意的呢?合格的光伏支架系统供应商设计过程中需要考虑以下几点问题:

  1)  小支架,大责任。支架虽然在整个光伏系统中占比很小(只有5%-10%)但是承载着整个电站。支架一旦出现损坏,会破坏整个系统的正常运行,甚至会给电站造成永久性的破坏。优秀的设计无疑会给电站多一重保障;

  2)  各地的风雪压差异性很大,同时,支架的设计需要结合现场的实际情况,设计过程中考虑的因素很多。支架设计制造既简单又复杂。支架的制造是钢结构制造中最简单的,只需要成形冲孔,以及简单的焊接,和钢结构厂房相比简单至极;支架的设计又是复杂的,支架属于户外使用,而且分布在全国的各个地方,应用场景差异性很大,支架设计需要根据现场进行定制。

  3) 光伏支架厂良莠不齐,品质很难得到保证。光伏支架制造的性质决定了光伏支架厂家的准入门槛很低,几台低端的设备都可以满足加工支架的需求。但是,支架的品质很难得到保证。很多企业做支架只考虑短期的盈利,不考虑25年的保证。短期盈利性质的企业的产品如何保证25年的使用寿命?25年的使用寿命保证需要良好品质的支架做前提。

  4) 同时,专业的运维是保证光伏电站25年使用寿命的基础。光伏电站的建设期只有几个月,后期二十多年的使用靠的是运维。其中很多地方的运维都涉及到除雪,专业的除雪方式才能够保证光伏支架25年的使用寿命。除雪过程中需要避免局部荷载过重,即不能把雪从一侧扫到另外一端,或者把雪从单个阵列的中间扫到两端,再做二次扫除。支架的短时超载会造成支架的坍塌,从而影响整个光伏电站的发电

  (5) 另外,光伏支架的设计需要考虑施工,必须便于安装。合理的光伏支架设计,可以提高安装效率10%-30%。

  (6) 光伏支架的设计需要考虑成本最优。

  在设计太阳能光伏支架时需要考虑积雪载荷的计算:

  S=CS×P×ZS×AS式中 S——积雪荷重

  CS——坡度系数

  P ——雪的平均单位质量(相当于积雪1cm的质量,N/m2)一般的地方19.6N以上,多雪区域为29.4N以上。

  ZS——地上垂直最深积雪量(cm)

  AS——积雪面积

  (1)太阳能光伏支架坡度系数

  (2)太阳能光伏支架雪的平均单位质量:雪的平均单位质量是指积雪厚度为1cm、面积为1m2的质量。

  (3)积雪量:太阳能光伏支架电池阵列面设计时将积雪量设定为地上垂直最深的积雪量,但是,经常扫雪而积雪量减少的场合,根据状况可以减小ZS值。

  (4)积雪面积

  要掌握太阳能光伏支架设计强度的方法。首先要学习工程力学和机械设计中强度载荷的理论知识。但对非机械专业的朋友来讲,做这样的工作显得非常吃力。不过没关系,我这也是在理论上探讨一下太阳能光伏支架计算积雪载荷的方法,实际应用当中,都是用SOLIDWORKS.PROE等软件来设计

  光伏支架系统的供应商需要强大的加工制造,优秀的品质体系控制,还需要优秀的设计团队。设计团队不仅仅要求有优秀的设计校核基础,工程设计经验,还需要有良好的成本观念。
