太阳能支架组件安装支架是钢型材加工而成，表面采用热浸镀锌工艺。支架包括支撑杆、方阵支架、地脚螺栓三部分。

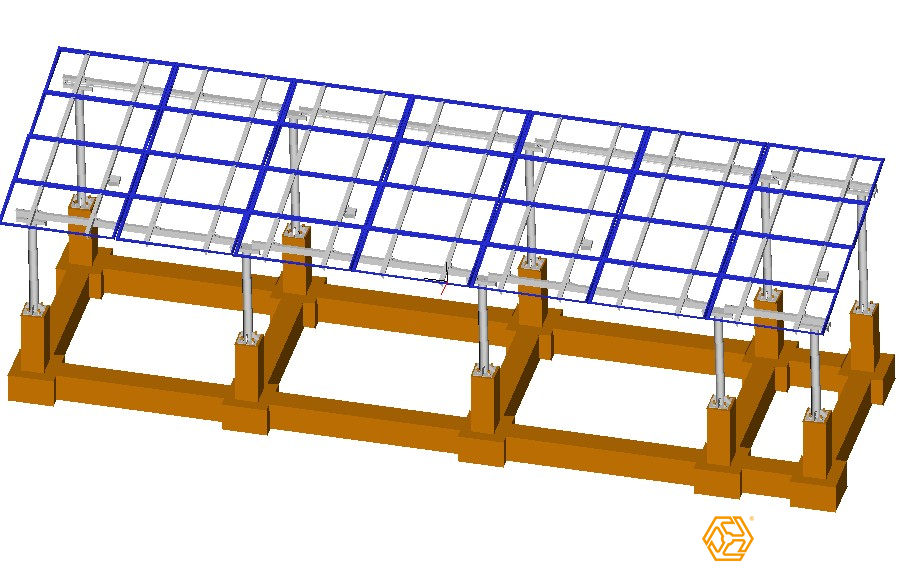

图1是一个组件阵列及支架、加长支撑杆的示意图。配置了3套A型支架，1套B型支架和5对加长支撑杆，配置3套防水接线盒。图中蓝色部件代表组件，灰色部分代表支架及加长支撑杆，褐色部分是混凝土基础。
标配支架包含的物料及相关的信息如下表：

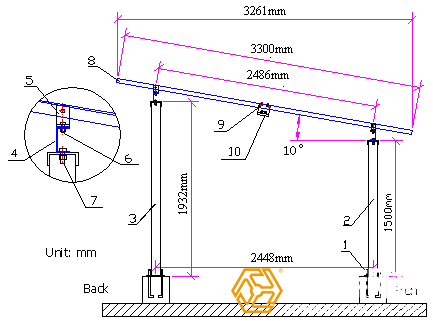

图2是一个倾斜角为10°，支撑杆高度为1.5m的A型支架例图。由槽钢、角铁、螺栓组成，采用热浸镀锌工艺（Hot Dip Galvanizing Process）加工。具有稳定性好，施工容易，防腐性能好，使用寿命长的优点。
太阳能支架配件组成一览表如下：
|
序号 |
名称 |
型号规格 |
数量 |
|
1 |
地脚螺栓 |
M16×300 |
16 |
|
2 |
前支撑杆 |
D100×1500,3000 |
2 |
|
3 |
后支撑杆 |
D100×1500,3000+angle |
2 |
|
4 |
槽钢 |
10#×3000 (1400) |
2 |
|
5 |
角码 |
角钢 90×8×50 |
8 |
|
6 |
六角螺栓 |
M12×40 |
32 |
|
7 |
六角螺栓 |
M16×45 |
8 |
|
8 |
安装角钢 |
角钢50×4×3300 |
4 |
|
9 |
六角螺栓 |
M8×25 |
34 |
|
10 |
汇线盒安装角钢 |
角钢50×4×125 |
1 |

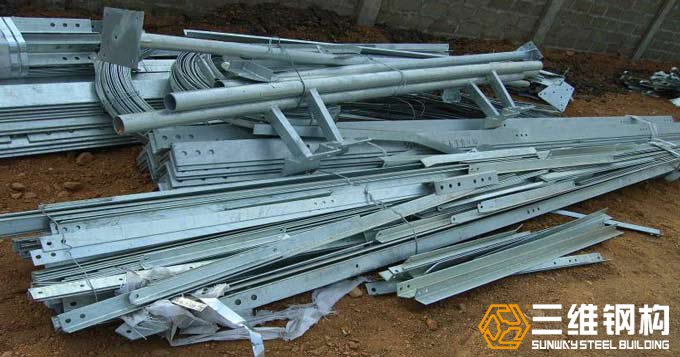

太阳能支架立柱的图片如下：
