三维太阳能光伏支架安装步骤图示

时间:2018-01-22   作者:太阳能支架安装 点击:
一:三维太阳能光伏支架安装准备工作

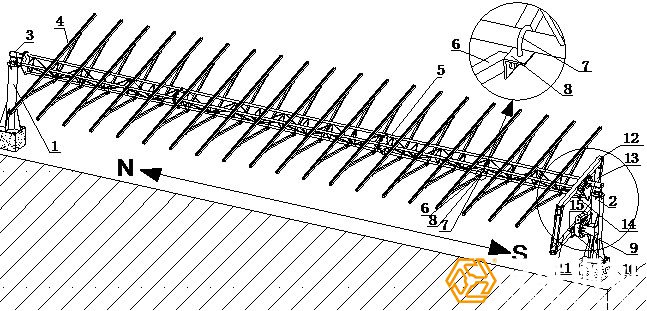

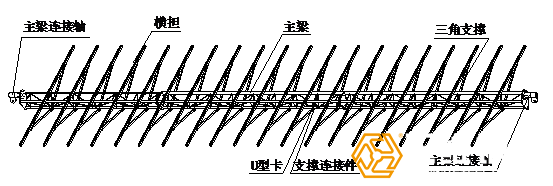

  太阳能光伏支架安装总图
  1-1:主梁起吊所需起吊机预约;

  1-2:混凝土振动棒;

  1-3:根据装箱清单核对配件是否齐全;

  1-4:准备好基础所用的钢管桩;

  1-5:对支架安装人员进行安全教育,配备安全帽等防护用品;

  1-6:现场配备施工电源;

  1-7:顶管作业或基础施工前请确认施工现场地下及作业区域上方有无管道、电缆等不安全因素。

  1-8:支架安装所需工具:

  1-8-1:规格为17、19、22、24、27、30、32、36、41、46的开口梅花两用扳手各两把;

  1-8-2:规格为10、12、14、17的内六角扳手各一把;

  1-8-3:规格为12″、15"、18"、24″的活动扳手各一把;

  1-8-4:水平仪器。


  二:三维太阳能光伏支架基础施工

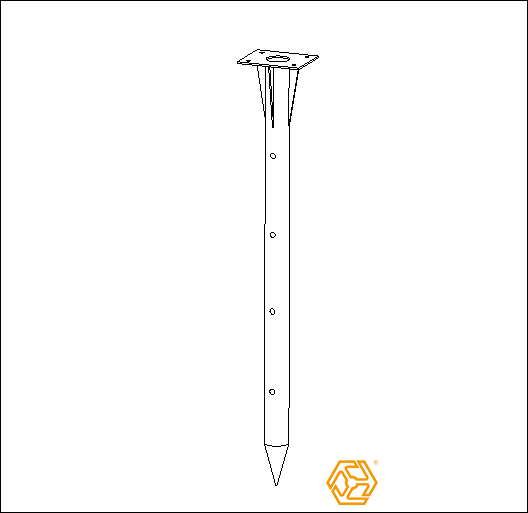

  2-1:钢管桩(图一)

  图一

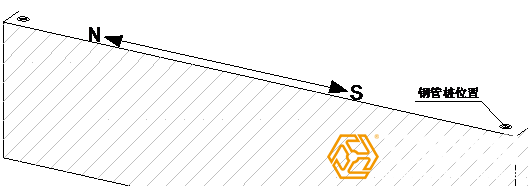

  2-2:根据图纸要求在地面确定钢管桩位置(图二)

  图二

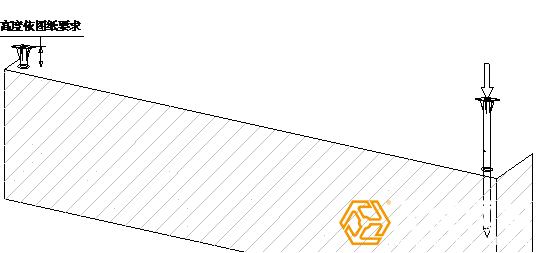

  2-3:依次将钢管桩顶入地面,管桩顶部须在同一水平面(图三)

  图三

  注意:钢管桩施工建议由专业公司完成

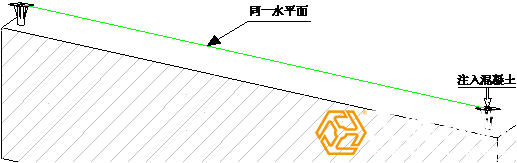

  2-4:在钢管桩内灌注混凝土,用振动棒振荡均匀(图四)

  图四

  三:三维太阳能光伏支架安装(步骤图)

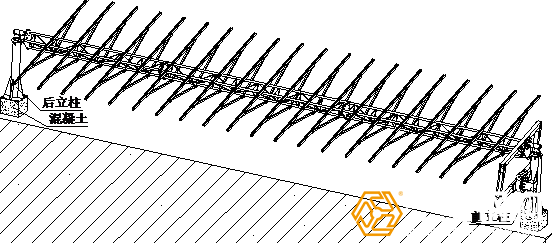

  3-1:将前后立柱分别安装于钢管桩端部锁紧(图五)

  图五

  3-2:在地面将主梁及主梁前后连接轴连接锁紧,横担用U型卡和三角支撑锁紧 (图六)

  图六

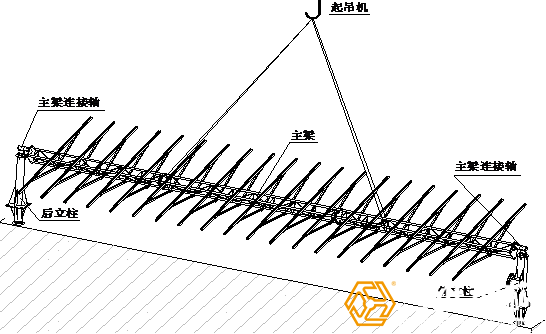

  3-3:起吊机起吊主梁,将主梁连接轴分别与前后立柱用插销连接(图七)

  图七

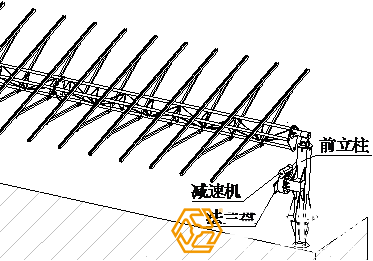

  3-4:减速机安装于后立柱,法兰盘锁固在减速机上(图八)

  图八

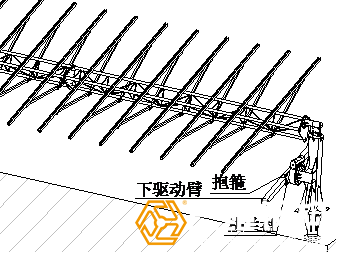

  3-5:下驱动臂用抱箍预紧固于法兰盘 (图九)

  图九

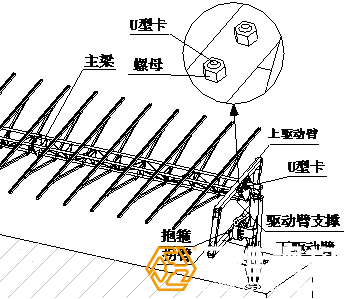

  3-6:将上驱动臂固定在主梁上,用U型卡及螺母锁紧,上下驱动臂分别与拐臂插销连接,再锁紧下驱动臂抱箍螺栓 (图十)

  图十

  3-7:将前后立柱底部与地面之间用混凝土砌筑(图十一)

图十一
  三维太阳能光伏支架产品优点

  -  采用模块化设计,结构合理,节省安装时间

  -  根据光照季节的不同,自动跟踪太阳轨迹调整支架角度,提高发电量

  -  型材采用热浸锌表面处理,寿命长,强度高,减少后期维护费用

  三维太阳能光伏支架安全性能高

  -  选用优质金属材料,高品质加工

  -  经过精确计算模拟设计,保证每个零部件的安全性能

  三维太阳能光伏支架使用寿命长

  -  全部采用热浸锌表面处理,耐腐蚀

  -  机械使用部分寿命设计≥20年

  三维太阳能光伏支架优良的服务

  -  根据客户需求精心设计,供货及时

  -  专业的设计团队提供技术指导,针对客户需求提供详细项目规划
