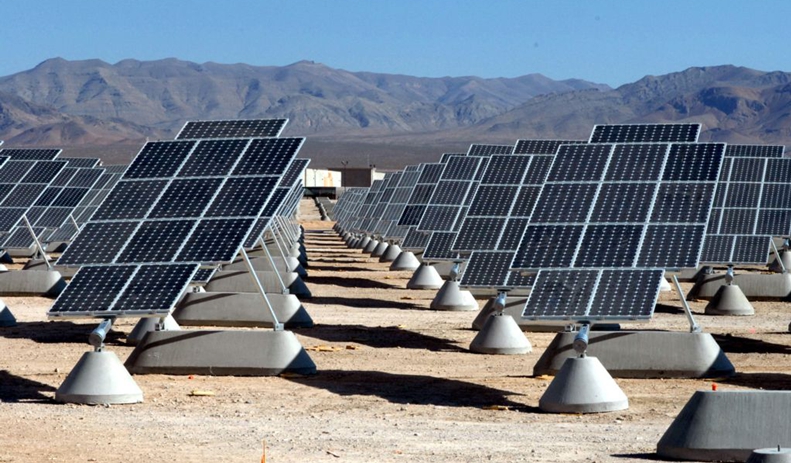

光伏组件支架安装由后立柱、前立柱、横梁、斜撑、斜梁、背后拉杆、连接件等组成,采用螺栓连接组成构架;电池组件采用压块与支架横梁连接,形成一个组单元整体。工艺流程:作业准备→支架基础复测→安装样板→预拼装支架(包括后立柱、前立柱斜拉撑、纵梁、连接件等)→支架安装→前后横梁安装→立柱斜杆安装→检查调整→组件安装→检查调整。
(1)支架安装:将前、后柱的地脚螺栓孔放置在已施工完成的砼基础上的地脚螺栓上;检查前、后柱是否正确;调整前后柱长度方向中心线与(混凝土基础轴线)支柱中心线重合,用水准仪或水平管测量调整前后柱的水平度,用垂球调整立柱的垂直度。若桩基表面标高偏差用垫块将前后柱垫平然后紧固地脚螺栓。垫块必须与前后柱脚底座进行焊接。检查支架底平整度和对角线误差。并调整前后梁确保误差在规定范围内,用扳手紧固螺栓。
(2)横梁安装:按设计要求间距,端头长度确定横梁位置,横梁螺栓紧固,做到横平竖直,连接可靠。
为了保证横梁上固定电池板的方正,应提前对横梁进行规方,进行对角线的测量调整,保证对角线偏差在允许偏差范围内。
(3)立柱斜拉杆安装后,立柱斜拉杆,紧固拉杆螺栓使整个支架各部件保持均匀受力。
