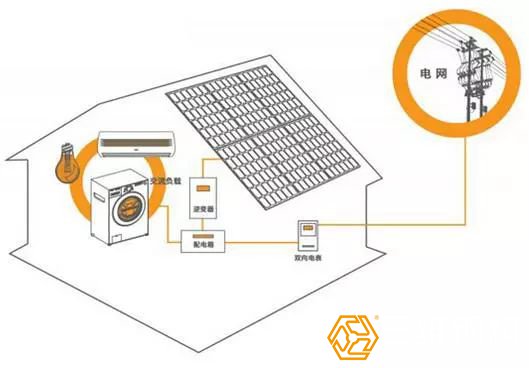

分布式光伏系统原理示意图

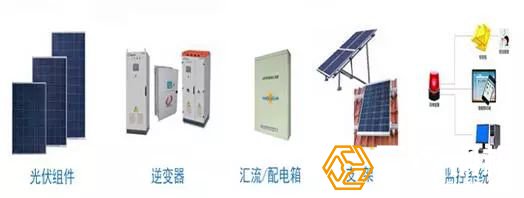

2、分布式光伏系统组成

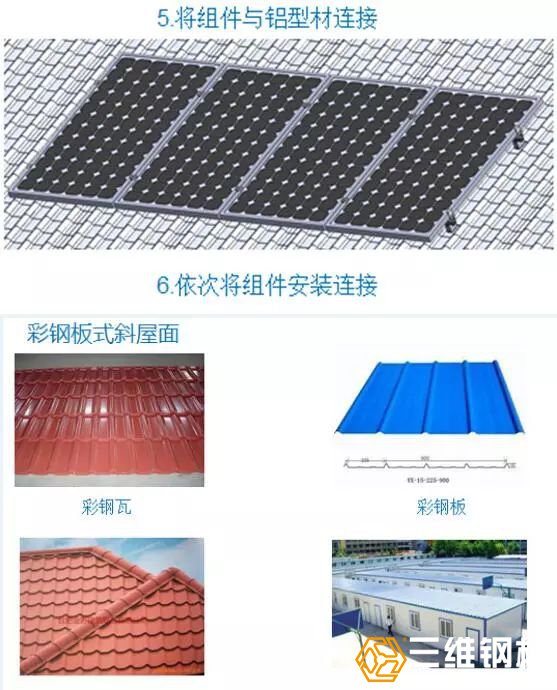

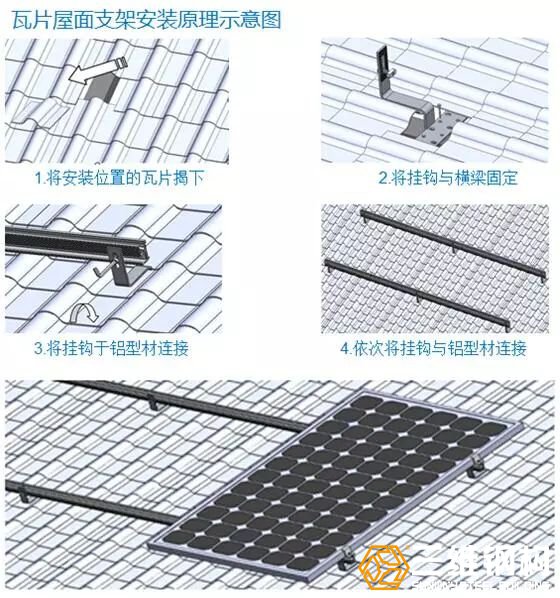

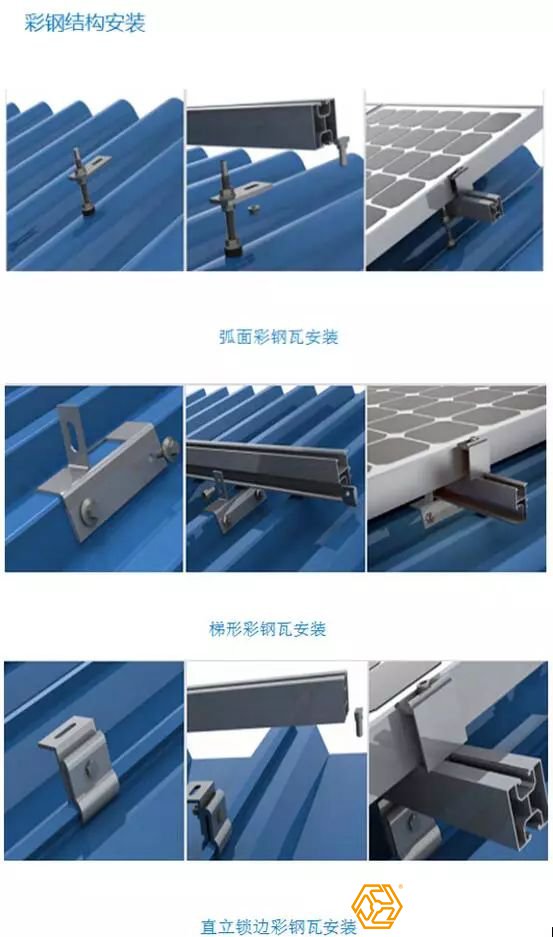

3、支架安装方式

普通鱼鳞瓦

普通平瓦

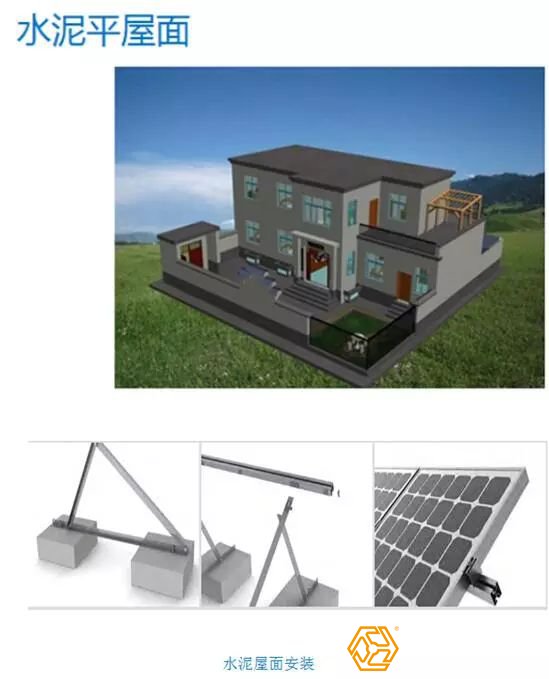

平屋顶支架安装方式：

1、首先清洁屋面杂物,使用皮尺在屋面量取基础安装位置，安放基础;

2、使用冲击钻对水泥基础打孔，孔深根据基础厚度及螺栓长度决定，螺栓直径M10。(基础提前预埋螺栓的处理螺纹上杂质);

3、将膨胀螺栓放入孔口，使用木锤或皮锤等非金属锤子将螺栓轻轻敲入孔内，与孔口间距30mm;

4、安装底梁或基座，将底梁孔或基座孔对准螺栓使用扳手将螺母旋紧;(依照上面方式固定其他基础基座)

5、按照支架角度量取后立柱安装位置，使用螺栓将基座与后立柱固定;

6、固定斜梁，使用角连接与后支柱固定，用螺栓将斜梁与底座连接;

7、固定龙骨，根据组件安装孔确定龙骨安装位置，龙骨与安装孔距离保持在±100mm，组件两端边框距斜梁200-300mm、，使用异型螺母将龙骨固定在斜梁上;

8、组件安装，安装前确定组件安装高度，组件下端玻璃面距离地面300mm，使用侧压块固定组件，先固定下端压块防止组件滑落，组件边框距离龙骨两端20-30mm。固定时需两人配合，使用拉线法或水平尺确定组件整体平行度。
