太阳能支架组成构件与加工工艺流程图

时间:2018-03-05   作者:三维钢构 点击:
太阳能支架组成构件与加工工艺流程图

  太阳能光伏发电系统利用太阳能电池将太阳能直接转换为电能以满足人们的电力需求,在系统电池组件的铺设过程中,为了对系统起到支撑和保护作用,需要具有稳定可靠的支架基础。太阳能光伏支架是太阳能光伏发电系统中为了摆放、安装、固定太阳能面板设计的特殊的支架。

  光伏支架产品分地面支架系统、平面屋顶支架系统、可调角度屋面支架系统、斜屋面支架系统、立柱支架系统等。

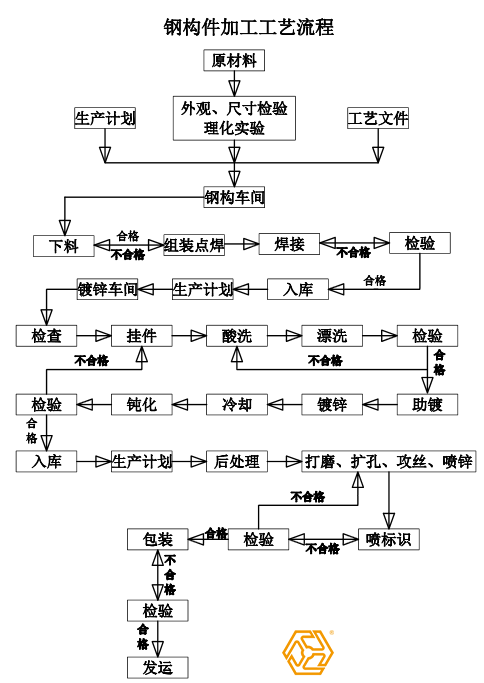

  太阳能支架钢构件加工工艺流程图
  任何类型的太阳能光伏支架设计方案的主要部件及装配部件,很重要的性能要求是耐候性。支架结构必须牢固可靠,能承受大气侵蚀、风荷载和其它外部效应,能够方便可靠的安装,以很小的安装成本达到很大的使用效果,几乎免维护,这些都是选择生产方案时所需要考虑的重要因素。

  解决方案包括生产工艺领域里应用高耐磨材料,以抵抗风力、雪荷载和其它腐蚀作用,并且综合利用铝合金阳极氧化、超厚热镀锌、不锈钢、抗UV老化等技术工艺来保证太阳能支架的强度和持久性能。

  太阳能支架的设计很大抗风能力为216公里/小时,太阳能跟踪支架很大抗风能力150公里/小时(大于13级台风)。以太阳能单轴跟踪支架和太阳能双轴跟踪支架为代表的新型太阳能组件支架系统,与传统的固定支架相比较(太阳能电池板的数目相同),能提高太阳能组件的发电量30%。

  1、太阳能支架种类与组成构件

  企业生产按照订单要求加工,所生产支架按结构类型包括:

  (1)斜屋顶支架:平行于屋顶坡度

  主要产品部件:导轨、卡件、挂钩

  (2)屋顶倾角支架:与屋顶相互倾斜一定角度

  主要产品部件:导轨、卡件、倾角机构

  (3)屋顶压载支架:通过压块固定支架,通常安装在平屋顶

  (4)地面支架:通过地基,直埋等方式,将支架安装在地面上;

  (5)打桩式地面支架:通过打桩机安装立柱的地面支架类型

  (6)立柱支架:单根立柱支撑整个太阳能板结构

  (7)凉棚式支架:可以用做停车棚及休息场所

  (8)跟踪支架:通过电控系统,使支架跟着太阳转动而转动,以获得太阳能板的很大功率

  太阳能支架种类与组成构件按轨道比较分类包括:

  (1)标准螺栓式轨道:配合标准螺栓使用,安装时从头插入;

  (2)异形卡块式轨道:采用铝合金挤压型材当卡块,可以从轨道任意位置插入;

  (3)此外,还包括菱形卡块式轨道。
