太阳能支架安装说明以及方法说明示意图

时间:2015-08-20   作者:三维钢构 点击:

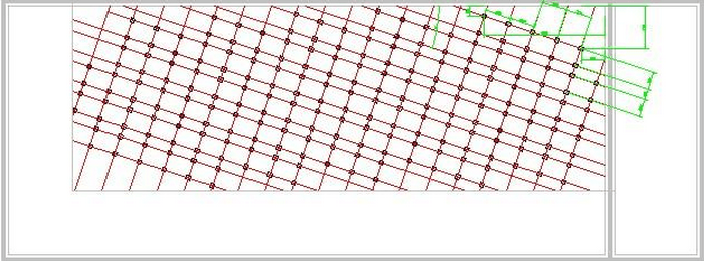

步骤一:          按照图纸在屋面画线,横向和纵向,两个方向的交点即是混凝土基础的放置位置。

步骤二:          把混凝土基础搬运放置至交点处。 http://www.sv-jiagong.com

步骤三:          安装底部连接拉杆,以及行间底部连接拉杆(螺栓连接)。并拉线调整位置,使纵横两个方向都是直线。

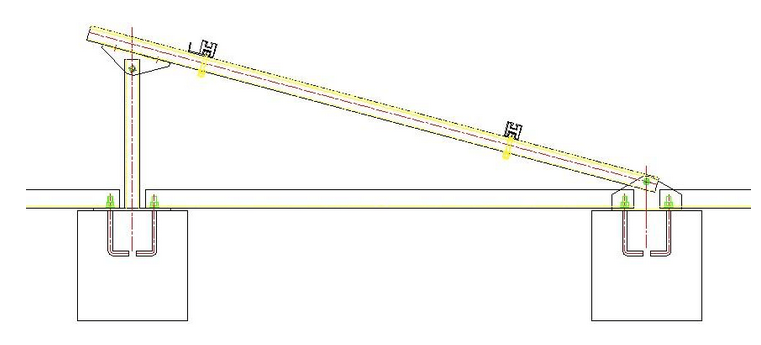

步骤四:          安装后立柱,连接件1和连接件2。再在上面安装斜梁。(螺栓连接)


步骤五:
        安装电池固定杆。并用连接电池固定杆连接件连接电池固定杆。(螺栓连接)

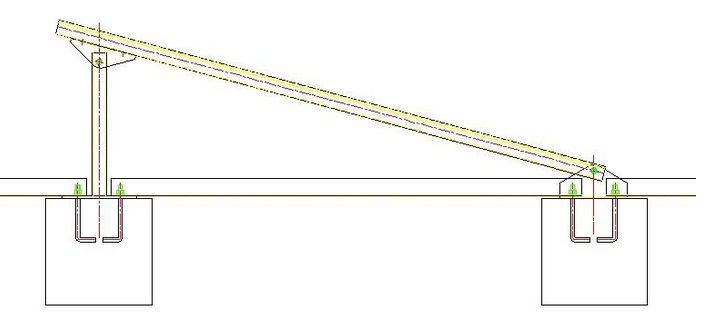

步骤六:          安装电池组件。拉线,调整后立柱的长条孔与连接1,以保证电池组件的的高度一致。

http://www.sv-jiagong.com
