太阳能光伏支架发电系统检查内容和程序

时间:2018-07-24 10:33   作者:太阳能光伏支架 点击:
太阳能光伏支架发电系统检查内容和程序,并举例分析,还是直接进入主题吧。(建议戴上安全帽、手套和护眼设备)

  1.太阳能光伏支架阵列
  1)核实所有汇流箱的保险丝是否被取出,并且检查汇流箱盒子的输出端没有电压存在。
  2)目测光伏组件和配电盘之间的任何插座和连接器是否处于正常工作状态。
  3)检查电缆的无应力夹具是否安装正确、牢固。
  4)目测所有光伏组件是否完好无损。
  5)查看所有的线缆是否整齐、固定完好。

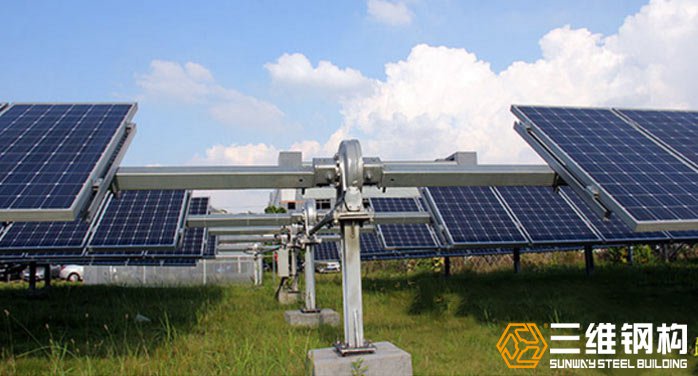

太阳能光伏支架系统

  2.太阳能光伏支架组件的电路布线
  1)检查直流串汇流箱的线路(从光伏组件到汇流箱)。
  2)重新检查是否取出保险丝,所有的开关是否断开。
  3)检查室内电缆线路是否按照正确的顺序连接到直流串联汇流箱的终端,并且要确保标签清晰可见。

  3.电路串布线的追踪检查
  系统通路中的每一个源电路系列要遵循以下程序(例如,从东到西或从北到南),理想测试条件是3月到10月的晴朗的中午。
  1)检查电路中每一个组件的开路电压,以核实由制造商提供的在阳光充足的某天的实际电压(在同一阳光照射条件下,应该有相同的电压。注意:阳光照射条件下,应有20伏以上的电压)。
  2)确保正极和负极的连接部分可以用永久的线缆标记来识别。
  3)按以上方法检查每一个组件。

  4.太阳能光伏支架阵列电路布线的其他部分
  1)重新检查直流断路开关是否打开以及标签是否完好。
  2)核实在直流汇流箱中每~支路电源的极性。根据电路串数以及在图纸上的位置,核实各支路开路电压是否在合适的范围内(如果阳光辐照度不变,电压应该非常接近)。
  警告:如果有任何一组源电路的极性接反了,这将在保险丝装置中引起严重事故甚至火灾,导致汇流箱和邻近的设备损坏。逆变器的极性接反了,也将使系统设备受至I损害,这种损害不包括在设备的保修范围内。
  3)紧固所有在直流串汇流箱中的接线柱。
  4)检查零线是否正确地连接在主配电盘上。

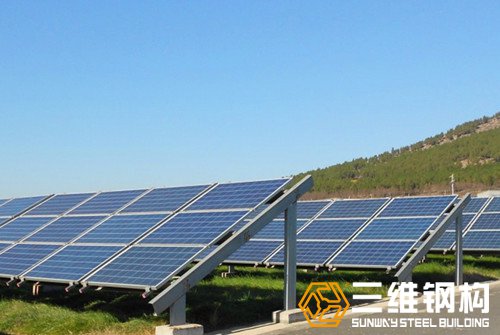

太阳能光伏支架阵列系统

  5.逆变器启动测试
  1)检查送往逆变器直流断路开关处的开路电压,确保符合制造商安装手册中的电压限度。
  2)如果系统中有多个直流断路开关,应检查每个开关处的电压。
  3)接通从光伏阵列到逆变器的电源供给开关。
  4)确认逆变器正在运行,记录逆变器在运行过程中随时间变化的电压,确认电压读数在制造商安装手册允许的限度之内。
  5)确认逆变器能达到预期的功率输出。
  6)提供一个启动测试报告。

  6.太阳能光伏系统接受测试试验
  理想的光伏系统测试条件,选择在3月到10月某天晴朗的中午。如果不可能达到理想测试条件,也可以在阳光良好的冬天的某个中午做这个测试。
  1)检查并确保光伏阵列完全被阳光照射并且没有任何遮荫。
  2)如果系统没有运行,那么打开系统运行开关让它运行15分钟,然后再开始系统性能测试。
  3)用一种或两种方法进行太阳辐射照度测试,并且将测试值记录下来。用最高辐射值除以1000瓦/平方米,得出的数据为辐射比。例如:692W/m2÷1000W/m=0.692或69.2%。

  方法1:用标准的日照计或日射辐射强度计测试。

  方法2:找一个与光伏阵列同一型号的正常运行的光伏组件,和所要测试的光伏阵列保持同样的方向和角度把它放置在阳光下,暴晒15分钟后,用数字万用表测试短路电流,并且将这些值记录下来(以安培为单位)。用这些值除以印在光伏组件背面的短路电流值(Isc),再乘以1000瓦/平方米,将结果记录在同~行中。例如:Isc测量=36A:Isc印刷在光伏组件背面:5.2A;实际辐射值=3.652A×1000W/m=692W/m2。
  4)将光伏组件的输出功率汇总并记录这些值,然后乘以0.7,就得到预期交流输出的峰值。
  5)通过逆变器或系统仪表记录交流输出,并将这个值记录下来。
  6)用交流测量功率值除以当时的辐射比值,将这个值记录下来。这个“交流修正值”是光伏系统的额定输出功率,它应该高于交流估算值的90%或者更多,如果低于交流估算值的90%,说明这个光伏系统有遮荫、组件表面脏、连线错误、保险丝损坏、逆变器不能正常运行等问题。

  例如:一个光伏系统由2O块100瓦的光伏组件组成,用方法2估算当时运行的光伏组件的太阳辐射为692瓦/平方米,计算它在1000瓦/平方米的输出功率,并问这个系统是否正常运行?

  解:
  光伏阵列总的额定功率=10O瓦标准条件×20块组件:2000瓦标准条件
  估算的交流输出功率=2000瓦标准条件X0.7=1400瓦交流估算值
  假如实际测量的交流输出功率:1020瓦交流测量值
  修正的交流输出功率=1020瓦交流测量值÷0.692=1474瓦交流修正值
  比较修正的交流输出功率值和估算的交流输出功率值:1474瓦交流修正值÷1400瓦交流估算值=1.05
  答案:1.05≥0.9,正常运行。
