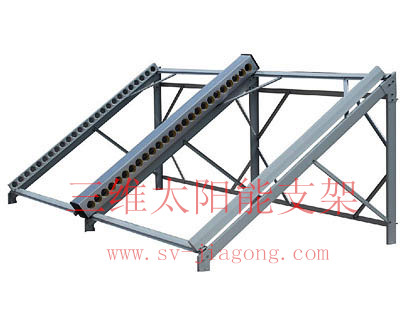

太阳能支架组装示意图

太阳能支架组装示意图

步骤一、准备工作。准备好太阳能热水器安装施工所需要的一切工具,然后打开热水器包装,按装箱单检查配件是否齐全;
步骤二、安装支架。一般情况下,太阳能热水器安装在屋顶,坐北朝南,正向南偏西5°—10°,确保没有阳光遮挡,以做到接受很长时间的日照,然后做好标记,将组装好的支架斜面框对准确定好的方位,并且固定,只要无松动即可。

步骤三、固定支架。这一步太阳能热水器安装步骤主要是采用水泥墩、打膨胀螺栓或者用钢丝绳固定安装好的支架。根据安装屋顶的实际情况选择合适的固定支架方法。
步骤四、安装水箱。首先要安装电加热,用起子撬开底堵,建材内置密封胶圈,看起是否贴切到位,将内置电加热棒放入、贴紧,然后上紧螺栓;其次就是将水箱放在支架的桶托上,并使用螺栓连接,确保水箱的高度比入户的高度高1—2米。
步骤五、安装真空管。首先要在支架的指定位置安装真空管管座,其次就是在确定保温层水箱内胆上套着的密封硅胶圈安装到位后,将无破损的真空管外密封胶圈套入真空管15厘米,用肥皂水充分浸湿管口,然后依次把所有真空管安装完毕后检查是否漏水。



步骤六、接冷热水管。先用生胶带缠进出水口,然后上好管件,连接太阳能热水器安装专用管道;将电伴热带紧贴在管道外壁,用粘性扎带扎紧;在水箱上册的水位仪孔装上传感器,然后松开锁紧装置,插入金属传感器,插到水箱底部,锁紧固定,防止移动和脱落;接下来为太阳能热水器安装的水箱上接自来水管;很后就是接室内水管。
步骤七、接电线。首先接电加热装置的电线,红色是火线、双色是地线、余下一根是零线;接好电加热线以后接电伴热带电线。



步骤八、安装全智能控制仪。全智能控制仪具有自动上水、定时上水、定温上水、缺水保护、定时加热等功能。全智能控制仪一般安装在室内侧墙上。
步骤九、调试运行。安装完毕以后通电,试运行,确认没有问题后安装完毕打扫现场。


      山东三维钢构是集研发、生产、销售、太阳能支架、冷弯型材等系列产品为一体的综合企业。主要经营光伏太阳能支架安装、生产、销售。曾出口安哥拉、刚果等国家。业务联系:18506320251 / 0632-5666177
