太阳能光伏支架施工步骤与要求

时间:2018-02-06   作者:太阳能支架 点击:
  太阳能光伏支架施工步骤与要求

  一、太阳能光伏支架一般要求

  1. 光伏系统施工前,应对现场施工条件进行勘察,经检查合格后方可进行施工。

  1.2 光伏系统应按批准的设计图纸和技术文件进行施工。

  1.3 光伏系统应按施工组织设计方案平面布置图中规定的位置摆放构件和材料,配置施工机具。

  1.4 设备和材料的规格应符合设计要求,不得在工程中使用未经鉴定和不合格的设备材料。

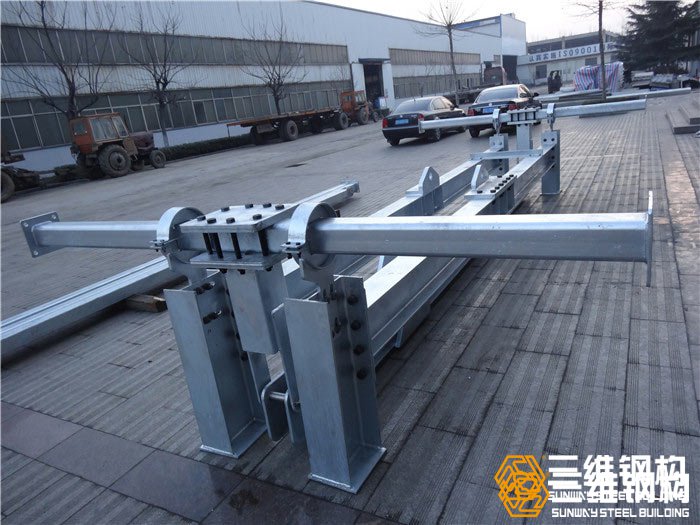

  太阳能光伏支架系统
  1.5 对设备进行开箱检查,其合格证、说明书、测试记录、附件、备件等均应齐全。

  1.6 安装光伏系统时,应及时对材料、设备进行保护,对可能造成影响已完成的相关部分采取保护措施

  二、 太阳能光伏支架安装

  2.1 钢结构光伏支架施工应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的要求。

  2.2 防腐施工应符合现行国家标准《建筑防腐蚀工程施工及验收规范》GB 50212,各部件的防腐镀层要求应满足设计要求。

  2.3 光伏支架梁柱连接节点应保证结构的安全可靠。

  2.4 光伏支架安装位置应准确,允许偏差应符合设计要求。

  三、 太阳能光伏支架电气系统施工

  3.1 一般要求

  3.1.1 电气系统施工应符合现行国家标准《建筑电气工程施工质量验收规范》GB 50303的规定。

  3.1.2 电气安装过程中,应做好相应的标识(线号、正负极等)、记录(电压、电流)。

  3.1.3 电气安装完毕,应断开相应位置的开关,并按照国家标准《交流电气设备预防性试验规程》GB/Z 24146的规定,做相关的交接试验和预防试验。

  3.2 太阳能光伏组件安装

  3.2.1 组件安装前应作如下准备工作:

  a)    光伏支架的安装工作应通过质量验收;

  b)    组件的型号、规格应符合设计要求;

  c)    组件的外观及各部件应完好无损;

  d)    应根据厂家提供的测试报告进行匹配、分类;

  e)    安装人员应经过相关安装知识培训和技术交底且持证上岗。

  3.2.2 太阳能光伏支架光伏组件的安装应符合以下要求:

  a)    应按设计要求可靠地固定在支架上。

  b)    应便于排水、清洁;

  c)    应便于组件的拆卸和更换;

  d)    应严格遵守生产厂家指定的安装条件;

  e)    组件周边的防水连接构造必须严格按设计要求施工,且不得渗漏;

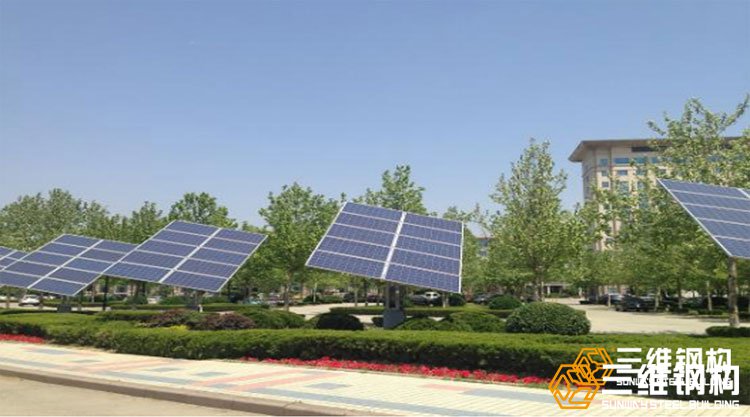

  太阳能光伏支架系统
  f)    组件安装允许偏差应符合设计要求;

  g)    组件连接线应进行绑扎,应保证整齐、美观;

  h)    不应在组件安装和移动的过程中拉扯导线,且连接线不应承受外力;

  i)    在存放、搬运、安装等过程中不得碰撞受损。组件吊装时,其底部应衬垫木,背面不得受到碰撞和重压。

  3.3 太阳能光伏支架汇流箱安装

  3.3.1 汇流箱安装前应做如下准备:

  a)    检查汇流箱内元器件完好,连接线无松动;

  b)    汇流箱的所有开关和熔断器宜断开。

  3.3.2 汇流箱安装应符合以下要求:

  a)    安装位置应符合设计要求;

  b)    接地应牢固、可靠。接地线的截面应符合设计要求;

  c)    进线端及出线端与汇流箱接地端之间的绝缘电阻应不小于2MΩ(DC1000V);

  3.4 逆变器安装

  3.4.1 逆变器安装前应作如下准备:

  a)    检查安装逆变器的型号、规格应正确无误,外观完好无损;

  b)    运输及就位的机具应准备就绪,且满足荷载要求;

  c)    大型逆变器就位时应检查道路畅通,且有足够的场地。

  3.4.2 逆变器的安装与调整应符合下列要求:

  a)    逆变器与基础之间固定应牢固可靠,逆变器底部宜高出抹平地面100mm;

  b)    安装在震动场所的逆变器应按设计要求采取防震措施;

  c)    逆变器内专用接地排必须可靠接地,100 kW及以上的逆变器应保证两点接地;金属盘门应用裸铜软导线与金属构架或接地排可靠接地;

  d)    逆变器直流侧电缆接线前必须确认汇流箱侧有明显断开点,电缆极性正确、绝缘良好;

  e)    逆变器交流侧电缆接线前应检查电缆绝缘,校对电缆相序;

  f)    电缆接引完毕后,逆变器本体的预留孔洞及电缆管口应做好封堵;

  g)    逆变器的安装使用环境应满足对通风、湿度、屏蔽、电磁干扰等的要求。

  3.5 其它设备安装

  3.5.1 其它设备安装应符合设计文件和生产厂家说明书及订货技术条件的有关要求。

  3.5.2 其它设备安装应符合国家标准《10KV及以下变电所设计规范》GB 50053的规定。

  四、 光伏支架电缆布线施工

  4.1 电缆线路施工应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB 50161的相关规定。

  4.2 组件阵列的布线应有支撑、固紧、防护等措施,导线应留有适当余量,组件的布线方式应符合设计图纸的规定,导线规格应符合设计要求。

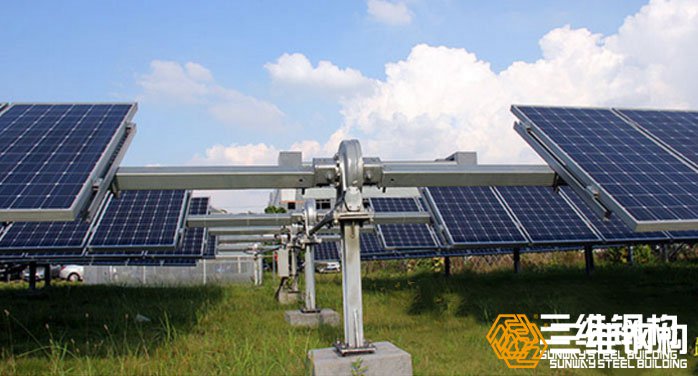

  太阳能光伏支架
  4.3 构件布线完毕,应按施工图检查核对布线是否正确。

  4.4 光伏系统输配电和控制用线缆应与其他管线统筹安排,安全、隐蔽、集中布置,满足安装维护的要求。

  4.5 电缆应隐藏在支撑结构或专用线槽中,并应便于维修。

  1.4.6 穿过屋面或外墙的电线应设防水套管,并有防水密封措施。

  五 太阳能光伏支架防雷与接地

  1.5.1 光伏系统防雷与接地系统的安装应符合《电气装置安装工程接地装置施工及验收规范》GB 50169的相关规定和设计文件的要求。

  1.5.2 光伏发电系统和并网接口设备的防雷和接地,符合《光伏(PV)发电系统过电压保护导则》SJ/T 11127的规定。

  1.5.3 对需要接地的太阳能光伏发电系统设备,应保持接地的连续性和可靠性。接地装置的接地电阻值必须符合设计要求。当以防雷为目的的进行接地时,其接地电阻应小于10Ω。光伏发电系统保护接地、工作接地、过压保护接地使用一个接地装置,其接地电阻不大于4Ω
