太阳能光伏支架安装施工检查工作详细

时间:2018-02-12   作者:太阳能支架 点击:
  太阳能光伏支架安装施工检查工作详细

  1.1太阳能光伏支架施工准备

  首先检查土建预应力管桩基础尺寸偏差应符合表表1的规定。

表1  预应力管桩基础尺寸允许偏差

项目名称

允许偏差(mm)

轴线

±25

顶标高

±25

垂直度

每米

≤5

全高

≤10

截面尺寸

±10

  根据要求安装施工技术人员放设支架安装施工线,找出不合格的桩基基础。然后对不合要求的桩基进行整改调整达到施工要求。

  1.2太阳能光伏支架一般规定

  1.2.1设备的运输与保管应符合下列要求:

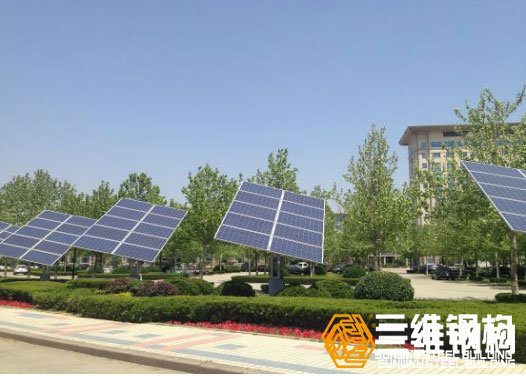

  太阳能光伏支架
  (1)在吊、运过程中应做好防覆、防震和防护面受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时,尚应符合产品技术文件的规定。

  (2)设备到场后应做下列检查:

  1)开箱检查、型号、规格应符合设计要求,附件、备件应齐全。

  2)产品的技术文件应齐全。

  3)外观检查应完好无损。

  4)保管期间应定期检查,做好防护工作。

  (3)安装人员应经过相关安装知识及技术培训。

  (4)光伏发电站施工中间交接验收应符合列要求:

  1)光伏发电站施工中间交接项目可包含:支架基础等。

  2)土建交付安装项目时,应由土建专业填写“中间交接验收签证书”,并提供相关技术资料、交安装专业查验。

  3)中间交接项目应通过质量验收,对不符合移交条件项目,移交单位负责整改合格。

  1.3太阳能光伏支架零部件及支架基础的检查

  (1)支架安装前应按20%比列进行抽样,并根据图纸检查支架零部件的尺寸应符合设计要求。检查是否变形,出现变形应及时校正,无法校正者应进行更换。不允许有倒刺和毛边现象。所有零部件均应按图纸设计要求进行表面防腐处理,保证不生锈,不腐蚀。

  (2)支架基础按设计要求检查平面位置、几何尺寸、轴线、标高、基础安装面平整度、基础砼强度、桩基试验等是否符合设计,满足安装要求。办理完成交验手续,进场施工。如基础施工与设计要求偏差较大,应先进行基础的纠偏,合格后再进行支架的安装工程。

  1.4标准螺栓及组件的要求和质量检验

  (1)光伏组件支架联接紧固件必须符合国家标准要求,采用热镀锌件,达到保证其寿命和防腐紧固的目的。螺栓、螺母、平垫圈、弹簧垫圈数量、规格型号和品种应齐全,性能良好,符合设计要求。每个螺栓紧固之后,螺栓露出部位长度应为螺栓直径的2/3。

  (2)工具准备;套筒扳手、开口扳手、梅花扳手、内六楞扳手、水准仪、指北针、钢卷尺、力矩扳手、线绳、水平管、马凳、人字梯等必须符合工程施工需要及质量检测要求。

  (3)太阳能光伏支架交底培训

  对施工班组进行本安装工程的安全、质量、工艺标准、工期、文明施工、工期计划、组织划分、协调等交底,并组织安排技能培训,考核上岗。做好交底、培训考核记录及签字工作

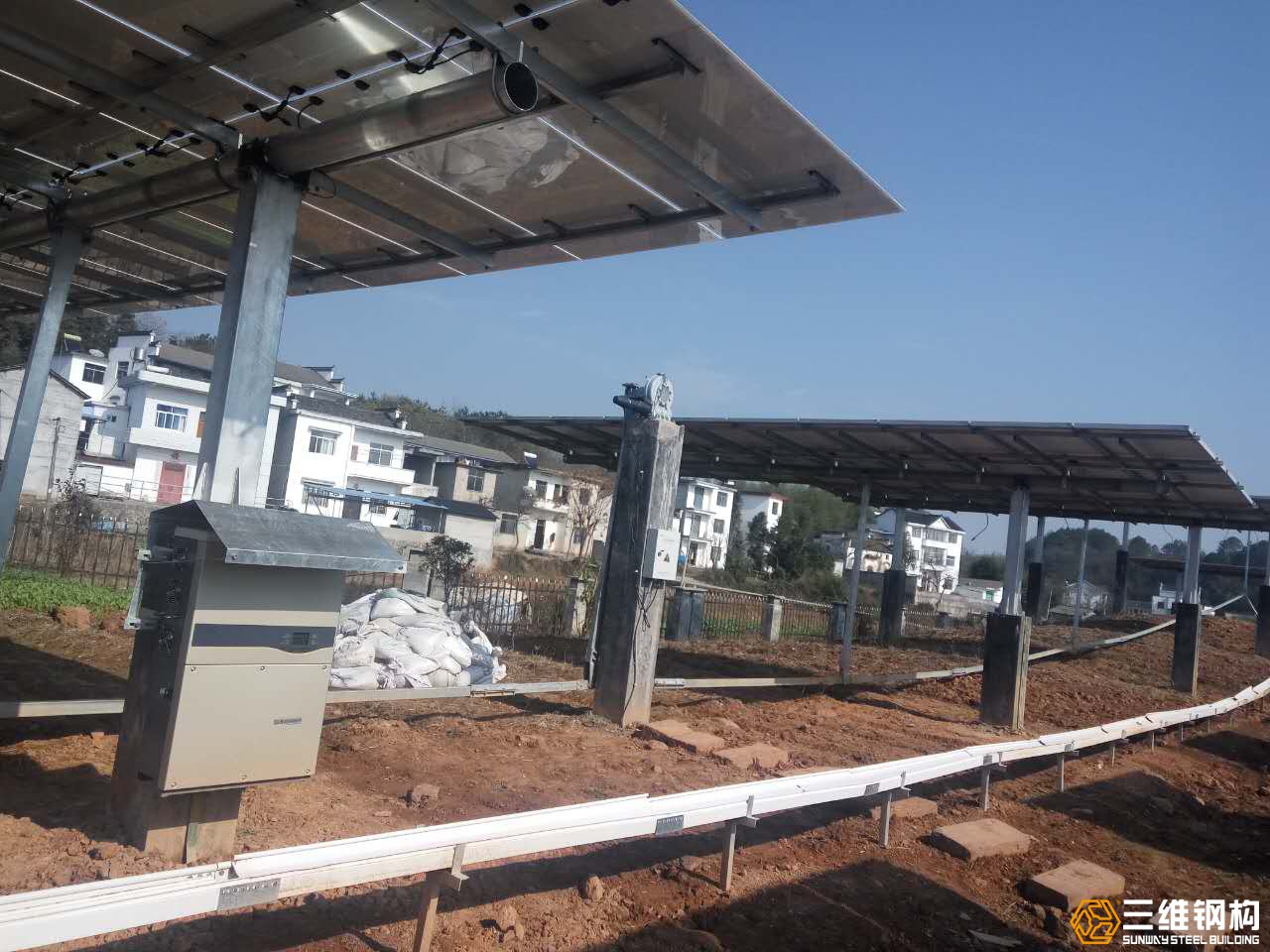

  太阳能光伏支架
  (4)安装样板:安装样板:在大面积施工前,必须先安装样板,样板经自检、专检合格,报监理、业主验收合格达到设计、规范标准后,按样板展开正式的安装工程。

  1.5光伏组件支架安装工艺要求

  光伏组件支架安装由后立柱、前立柱、斜撑、斜梁、檩条、背后拉杆、连接件等组成,采用螺栓连接组成构架;电池组件采用螺栓与支架檩条连接,形成一个组单元整体。工艺流程:作业准备→支架基础复测→安装样板→预拼装支架(包括后立柱、前立柱斜拉撑、斜梁、连接件等)→支架安装→檩条安装→立柱斜杆安装→检查调整→组件安装→检查调整。

  (1)支架安装:将前、后柱放置在已施工放线完成的管桩础上;检查前、后柱是否正确;调整前后柱长度方向中心线与支柱中心线重合,用水准仪或水平管测量调整前后柱的水平度,用水平尺调整立柱的垂直度。若桩基表面标高偏差用垫块将前后柱垫平然后先点焊固定。检查支架底平整度和对角线误差。并调整前后梁确保误差在规定范围内,无误后焊紧立柱。

  (2)斜梁安装:按设计要求间距,端头长度确定斜梁位置,斜梁螺栓紧固,连接可靠。为了保证斜梁上固定电池板的方正,应提前对横梁进行规方,进行对角线的测量调整,保证对角线偏差在允许偏差范围内。

  (3)立柱斜拉杆安装后,紧固拉杆螺栓使整个支架各部件保持均匀受力。

  1.6太阳能光伏支架质量标准

  (1)支架构件的材质、连接螺栓等必须符合设计及规范的要求。检查材料出场合格证、检验报告单。

  (2)支架构架及整体安装标准规范,横平竖直、整齐美观,螺栓紧固可靠满足设计规范要求。

  (3)表2 固定及手动可调支架安装的允许偏差

项目名称

允许偏差(mm)

中心线偏差

≤25

梁标高偏差(同组)

≤25

立杆面偏差(同组)

≤25
