太阳能支架产品类型与生产工艺
　　
　　任何类型的太阳能光伏支架设计方案的主要部件及装配部件，很重要的性能要求是耐候性。支架结构必须牢固可靠，能承受大气侵蚀、风荷载和其它外部效应，能够方便可靠的安装，以很小的安装成本达到很大的使用效果，几乎免维护，这些都是选择生产方案时所需要考虑的重要因素。
　　
　　解决方案包括生产工艺领域里应用高耐磨材料，以抵抗风力、雪荷载和其它腐蚀作用，并且综合利用铝合金阳极氧化、超厚热镀锌、不锈钢、抗UV老化等技术工艺来保证太阳能支架的强度和持久性能。
　　
　　太阳能支架的设计很大抗风能力为216公里/小时，太阳能跟踪支架很大抗风能力150公里/小时(大于13级台风)。以太阳能单轴跟踪支架和太阳能双轴跟踪支架为代表的新型太阳能组件支架系统，与传统的固定支架相比较(太阳能电池板的数目相同)，能提高太阳能组件的发电量30%。
　　
　　1、太阳能支架产品类型
　　
　　企业生产按照订单要求加工，所生产支架按结构类型包括：
　　

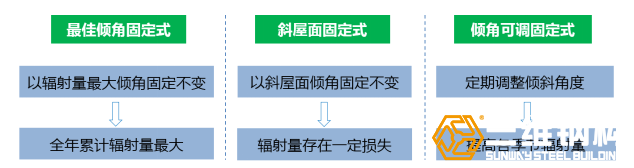

　　（1）斜屋顶支架：平行于屋顶坡度 　　主要产品部件：导轨、卡件、挂钩
　　
　　（2）屋顶倾角支架：与屋顶相互倾斜一定角度
　　
　　主要产品部件：导轨、卡件、倾角机构
　　
　　（3）屋顶压载支架：通过压块固定支架，通常安装在平屋顶
　　

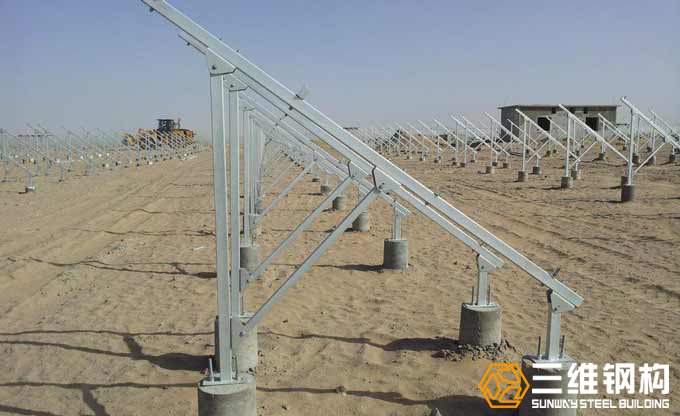

　　（4）地面支架：通过地基，直埋等方式，将支架安装在地面上；
　　
　　（5）打桩式地面支架：通过打桩机安装立柱的地面支架类型
　　
　　（6）立柱支架：单根立柱支撑整个太阳能板结构
　　
　　（7）凉棚式支架：可以用做停车棚及休息场所
　　
　　（8）跟踪支架：通过电控系统，使支架跟着太阳转动而转动，以获得太阳能板的很大功率
　　
　　产品按轨道比较分类包括：
　　
　　（1）标准螺栓式轨道：配合标准螺栓使用，安装时从头插入；
　　
　　（2）异形卡块式轨道：采用铝合金挤压型材当卡块，可以从轨道任意位置插入；
　　
　　（3）此外，还包括菱形卡块式轨道。
　　
　　2、太阳能支架建设规模
　　
　　项目设计年产能：配套500MW（50万千瓦）容量的太阳能光伏系统需用支架。
　　
　　3、生产设备：
　　
　　主要设备及价格如下：
　　
　　太阳能支架用冷弯型钢成型生产线  2条       180万元
　　
　　冲床                            1台        30万元
　　
　　磨具                            1套        35万元
　　
　　其他设备包括：金属切割机、焊接机、打磨机、抛光机等各若干台，以及包装、运输设备。
　　
　　部分的配件采用外协加工，这样既省钱又简便。
　　
　　4、太阳能支架生产工艺
　　
　　传统的太阳能尾座、太阳能支架用拉杆及太阳能主架的生产采用的是冲压机/冲床先冲孔，后折弯机折弯成型的工艺，耗能高，费工费时，同时危险性很高。 　　项目产生产设备拟引进太阳能支架冷弯成型生产线，太阳能支架冷弯成型生产线为国际上先进的自动更换双排机结构，整线采用全自动控制，操作简单方便。生产线采用先预冲孔，再成型模式，生产速度高。可达到在一条生产线上自动生产太阳能金属支架所有框架用型钢，冷弯板型包含太阳能支架用托架、支架底拉杆、支架横框、太阳能前左右框、太阳能支架用左右框，可以确保产品质量。
　　
　　冷弯成型工艺流程：
　　
　　开卷---校平---冲孔---成型---剪切---镀锌
　　
　　镀锌材料的来源可依托商洛炼锌厂，产品加工成型后即可镀锌，就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。
　　
　　电镀锌工艺流程：（以镀锌铁合金为例）
　　
　　工艺流程 ：热水洗→水洗→电解除油→热水洗→水洗→强腐蚀→水洗→电镀（锌铁合金）→水洗→水洗→出光→钝化→水洗→干燥。
