嵌入屋顶式太阳能支架系统组成与注意点

时间:2017-12-02   作者:三维光伏支架 点击: 132次
  对于居民用的光伏发电太阳能板安装,固定组件很常用的方法是嵌入屋顶式太阳能支架系统。这个名称的含义是,这一太阳能支架系统把太阳能板组件并联放置,非常靠近屋顶表面。这种太阳能支架得到的效果非常的赏心悦目,并且使风力荷载,即风对方阵背面和建筑物的上举作用很小。

  一、嵌入屋顶式太阳能支架系统都由以下部分组成。

  1 把整个系统固定到屋顶的基脚

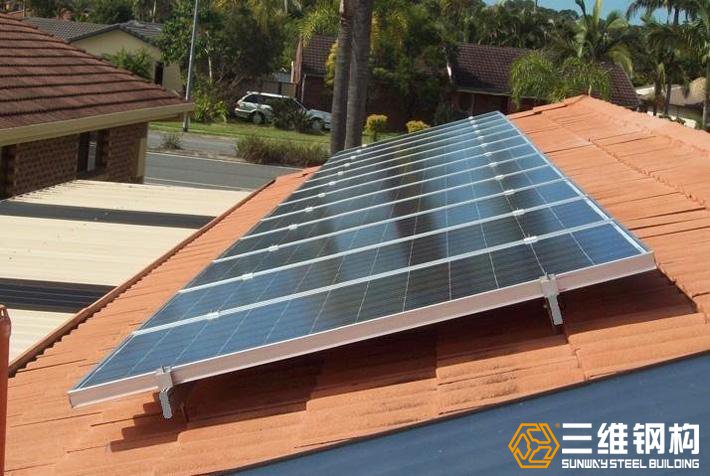

  嵌入屋顶式太阳能支架系统组成图示
  2 支撑组件的轨道

  3 把组件固定到轨道上的夹钳。

  倾斜太阳能支架固定

  为保持制造成本很低,很多太阳能支架厂商都把嵌入屋顶式太阳能支架系统改为出厂就有倾斜的特性。这种太阳能支架用同样的底脚固定到屋顶,组件用同样的轨道支撑,然而组件背后却用铝件撑起,使它对屋顶有一个斜度,使方阵可以以任何期望角度倾斜。很多厂商的这种产品都配有伸缩脚,可以使安装人员在一定倾斜角范围内做出选择。

  因为使得建筑物不漏水的意愿压倒一切,所以很多人,包括光伏发烧友和建筑物业主,都喜欢使用压载太阳能支架系统,而不愿意在屋顶打洞并把倾斜太阳能支架系统固定在它上面。压载太阳能支架使用方阵本身的重量和附加重量使方阵定位,它在其它方面都与倾斜太阳能支架相同。

  二、在使用嵌入屋顶式太阳能支架系统之前,还需要考虑以下几点。

  1 屋顶上面重量加大:因为在屋顶上面增加了压载太阳能支架重量,必须请一位结构工程师来进行结构评估。通常由用户支付这笔费用,而且它会增加设计过程中的前端时间。

  2 方阵倾斜是有限的:因为系统重量必须把所有东西都压住,所以需要减少方阵倾斜度,以尽量减小风的推举力,使系统不被吹走。

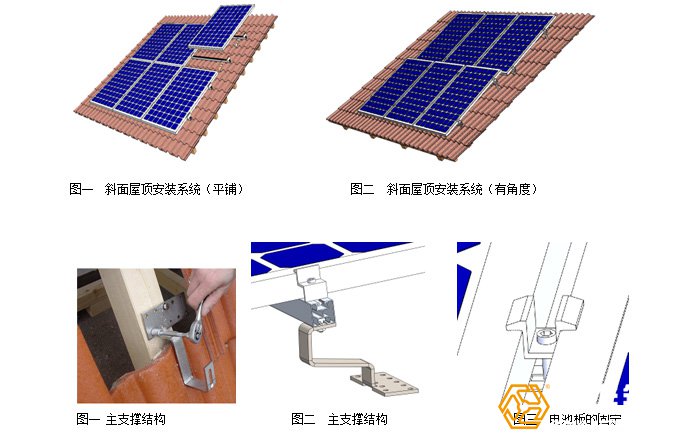

  嵌入屋顶式太阳能支架系统设计
  3 水可能阻塞:需要让谁很容易流到设计的排水系统,如果水的通道被堵塞,就可能有时发生水渗透到建筑物内的情况。

  4 屋顶布局需要躲避高峰和低谷:如果使用压载系统,太阳能支架会与屋顶直接接触,因此它不能跨越任何高峰和低谷(没有屋顶是真正平坦的,所以做到这一点相当困难),因此,在进行现场勘查时,要考虑到屋顶的所有特点,并对他们做出精确记录。

  此外,在金属屋顶安装天阳能板要注意:由于金属屋顶的使用寿命很长,所以轻型,少维护需求,尤其是接缝不变的金属屋顶,是很多人在铺设屋顶的首选。在金属屋顶安装天阳能板的时候,一定注意:

  1 金属片在屋顶上会收缩

  2 金属片固定到屋顶的方法
